Viskas apie stūmoklio žiedų tipus, jų funkcijas ir naudojamą medžiagą! [Galutinis vadovas]

Gamintojai gamina stūmoklių žiedus pagal jų funkcionalumą ir tinkamumą naudoti. Taigi, skiriasi savo paskirtimi, yra trijų tipų stūmokliai. Pagrindinė stūmoklio funkcija yra užsandarinti 2 arba 4 taktų variklio degimo kamerą.

Stūmoklio žiedai yra neatskiriama stūmoklio dalis. O skaičiai ir funkcionalumas priklauso nuo variklio tipo ir jo galingumo.

Pavyzdžiui, 2 taktų variklis turi tik du stūmoklio žiedus, vieną suspaudimui, o kitą – valytuvo žiedą. Tačiau 4 taktų variklis turi tris stūmoklio žiedus. Kitas žiedas yra alyvos grandiklio žiedas.

Šiame straipsnyje yra viskas, kas susiję su triguba stūmoklio žiedų paskirtimi 4 taktų variklyje.

Kas yra stūmoklio žiedas?
Stūmoklio žiedai yra metaliniai skelto tipo žiedai. Jie montuojami į stūmoklio išorinio skersmens griovelius. Jie užtikrina gerą sandarumą tarp cilindro sienelės ir stūmoklio.

Iš ko pagaminti stūmoklio žiedai?
Dažniausiai žiedams naudojama medžiaga yra smulkiagrūdis legiruotasis ketus. Nors dažniausiai naudojami lydiniai yra nikelis, varis, vanadis, chromas, titanas ir molibdenas.

Priežastis ta, kad ketaus turi grafitą; taigi, jis turi savaiminio tepimo savybių. Taip susidaro mažesnė trintis tarp cilindrų įdėklų ir žiedų. Be to, stūmoklio žiedo medžiaga turi būti tvirtesnė nei cilindro įdėklas, kad būtų užtikrintas maksimalus tarnavimo laikas. Todėl minėti lydiniai dar labiau sustiprina stūmoklio žiedo ketų.

Daugelis gamintojų žiedams gaminti taip pat naudoja presuotą plieną.

Žiedo danga
Stūmoklio žiedai greitai susidėvi dėl dažnų apkrovos sąlygų ir aukštos temperatūros. Taigi, žiedai padengiami įvairiomis dangomis.

Žiedų dangoms pirmenybė teikiama minkštoms medžiagoms, tokioms kaip grafitas, fosfatas ir geležies oksidas. Jie taip pat pasižymi geromis alyvą sugeriančiomis savybėmis. Jie greitai sugeria alyvą ir taip pagerina žiedo tepimą.

Jie taip pat apsaugo nuo žiedo subraižymo. Dilimas atsiranda, kai metalas liečiasi aukštoje temperatūroje. Tai gana panašu į suvirinimą. Dangos apsaugo nuo trinties, nes nėra atviros geležies ir nevyksta suvirinimas.

Kokie yra stūmoklio žiedų tipai?
Yra du pagrindiniai stūmoklių žiedų tipai:

Suspaudimo žiedai, skirti gręžti ir laužyti
Alyvos kontrolės žiedai
1. Suspaudimo žiedai
Paprastai ant stūmoklio yra du ar trys suspaudimo žiedai. Žiedų skaičius priklauso nuo suspaudimo laipsnio. Dažniausiai 2 ir 3 žiedai yra nusmailinti. Taip įveikiama didelės galios variklių prilipimo prie žiedų problema.

Priešpriešiniai ir grandiklio žiedai pirmiausia naudojami viršutiniams ir antrajam suspaudimo žiedams. Siurbimo metu šie žiedai linkę šiek tiek pasisukti. Taip atsitinka dėl vidinių jėgų, susidarančių nupjaunant kampinius žiedus.

Suspaudimo takto metu žiedai taip pat juda aukštyn, kai stūmoklis juda aukštyn. Tai darydami, jie linkę susidurti su alyvos plėvele cilindro sienelės viduje. Tai sumažina į degimo kamerą tiekiamos alyvos kiekį.

O jėgos takto metu degimas sukelia slėgį, kuris išsuka žiedus. Taip pasiekiamas visiškas kontaktas su cilindro sienelėmis ir optimalus sandarinimas.

2: alyvos kontrolės žiedai
Kai kuriuose varikliuose viduje esantis švaistiklis per kiekvieną apsisukimą iš alyvos keptuvės padalija šiek tiek alyvos. Dėl to cilindrą pasiekia daugiau alyvos nei reikia. Šis alyvos perteklius turi būti pašalintas ir grąžinamas atgal į alyvos indą, kitaip jis pateks į degimo kamerą ir sudegs. Tai padidins alyvos degimą, o variklį reikės dažnai pilti.

Taigi, alyvos pašalinimas yra būtinas norint aušinti, išvalyti ir sandarinti cilindro vidines sienas.

Alyvos žiedai yra trijų tipų:

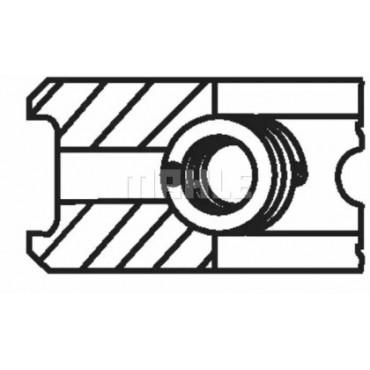

Vieno gabalo išpjovos ketaus tipas:
Šio tipo cilindruose yra plyšiai tarp apatinio ir viršutinio cilindro paviršių. Išplėtimo spyruoklė yra atsakinga už žiedo slėgio padidėjimą ant cilindro sienelės. Tai pagerina išmetimo efektą.
Vieno gabalo presuoto plieno tipas:
Šie žiedai pirmiausia naudojami susidėvėjusiose variklio cilindrų sienelėse. Jis yra plieninis ir gali užsandarinti vieną iš griovelio pusių.
Trijų dalių plieninio bėgio tipas su plėtikliu:
Šie sandarinami tiek iš viršaus, tiek iš apačios. Ir taip užtikrinti daug veiksmingesnį sandarinimą.

Kokios yra stūmoklio žiedų funkcijos?
Yra 3 pagrindinės stūmoklio žiedo funkcijos. Pažvelkime į juos visus po vieną:

1. Degimo dujų sandariklis
Ši funkcija apima oro sandarumo palaikymą cilindre, t. y. tarp cilindro sienelės ir stūmoklio.

Jis neleidžia degimo dujoms nutekėti tarp stūmoklio ir cilindro, kai sprogimo metu susidaro tarpas. Jei degimo dujos nuteka, variklis negali pasiekti visos galios, todėl padidėja degalų sąnaudos. Tai nėra gerai tiek ekonomiškai, tiek aplinkosauginiu požiūriu.

2. Valdymo tepimo alyva arba variklio alyva
Ši funkcija yra išlaikyti minimalų tepimo alyvos sluoksnį, kuris apsaugotų nuo nudegimo.

Variklio cilindro viduje stūmoklio žiedas praeina per aukštos temperatūros degimo dujas, kurios nutinka tūkstančius kartų kiekvieną minutę.

Taigi stūmoklio žiedai užtikrina, kad cilindras ir stūmoklio žiedas nesudegtų ir tepalinė alyva nepatektų į degimo kamerą. Dėl tų pačių priežasčių cilindro sienelės tepimo alyvos sluoksnis išlaikomas kuo mažesnis.

3. Šilumos laidumo funkcija
Trečioji funkcija išleidžia šilumą iš stūmoklio į cilindrą.

Kai degimo kameroje sprogsta dujos, temperatūra pasiekia 300 laipsnių Celsijaus. Dėl per didelio karščio kyla variklio sugadinimo pavojus. Ir todėl jį reikia išleisti. Stūmoklio žiedai padeda mums atlikti užduotį.

4. Stūmoklio požiūrio palaikymas
Ši paskutinė funkcija neleidžia stūmokliui stipriai liestis su cilindro sienele.

Tarkime, stūmoklis yra kampu, o judėdamas aukštyn ir žemyn, jis tiesiogiai liečiasi su cilindro sienele. Tai gali sugadinti variklį. Stūmoklio žiedai užtikrina sklandų stūmoklio veikimą.

Išvada
Taigi, stūmoklių žiedai iš esmės yra trijų tipų: gręžtinių ir grandiklio žiedų suspaudimo žiedai ir alyvos valdymo žiedai. Ir šie žiedai atlieka daugybę funkcijų. Jie veikia kaip degimo dujų sandariklis, degimo kameroje laiko tepalo alyvos dangtelį, atlieka šilumos laidumą ir galiausiai neleidžia stūmokliui stipriai liestis su cilindru.

Tikimės, kad jums patiko mūsų informacija apie įvairius stūmoklių žiedų tipus.
