Varomojo veleno ir U jungčių vadovas

Daugumoje galiniais ratais varomų automobilių pavaros velenas ir universalios jungtys (U formos jungtys) jungia transmisiją prie galinės varančiosios ašies. Sužinokite daugiau apie savo transporto priemonės kardaninio veleno ir U jungtis ir kaip tinkamai juos prižiūrėti.

1. Kas yra automobilio kardaninis velenas ir U jungtys?
2. Kokie yra automobilio kardaninio veleno ir U jungčių tipai?
3. Kaip veikia mano automobilio kardaninio veleno ir U jungtys?
4. Kokios yra dažniausios automobilio pavaros veleno ir U jungčių problemos?
5. Kokie yra blogų kardaninio veleno ir U jungčių simptomai?
6. Kokių įrankių man reikia norint suremontuoti automobilio pavaros veleną ir U jungtis?
7. Kokių geriausių markių kardaninio veleno ir U jungčių dalis turėčiau pasirinkti?
8. Kurios dalys yra susijusios su mano automobilio pavaros veleno ir U jungtimis?
9. Kiek kainuoja mano automobilio pavaros veleno ir U jungčių taisymas?
10. Kokie yra mano automobilio pavaros veleno ir U jungčių keitimo žingsniai?

Kas yra automobilio kardaninis velenas ir U jungtys?
Kas yra kardaninis velenas?

Varomasis velenas, kardaninis velenas, varomasis velenas ir galinis velenas yra mechaninė dalis, perduodanti sukimo momentą ir sukimąsi, ir paprastai naudojama sujungti kitas pavaros dalis, kurių negalima tiesiogiai prijungti dėl atstumo.

Kas yra U sąnariai?

Universali jungtis yra jungtis arba mova, jungianti standžius strypus, kurių ašys yra viena su kita. Šio tipo jungtys paprastai naudojamos velenuose, kurie perduoda sukamąjį judesį.

Kokie yra automobilio pavaros veleno ir U jungčių tipai?
Pavaros velenas yra šių pagrindinių tipų:

1. Vienos dalies velenas

Keturiais ratais varomose transporto priemonėse ir kitose transporto priemonėse, kurių atstumas tarp ašies ir variklio yra nedidelis, naudojami tokio tipo pavaros velenai. Frikcinis suvirinimas naudojamas siekiant pagerinti vientiso pavaros veleno patvarumą, kokybę ir stiprumą.

Šio tipo sraigto velenas yra pagamintas iš lengvos medžiagos, tokios kaip aliuminis, kuriai reikalingas didesnis skersmuo, kad būtų užtikrintas toks pat didelis stiprumas kaip ir plieniniam velenui. Štai keletas šio metodo trūkumų:

Jis yra jautresnis pažeidimams.

Veleno ir jo harmonikų išdėstymui reikalingas didelis tarpas.

Vienetinio veleno gamybos kaina yra brangi.

2. Dviejų arba trijų dalių velenas

Šie velenai yra skirti apsaugoti kardaninį veleną nuo pažeidimų, kuriuos sukelia greitas lenkimas. Keturiais ratais varomuose automobiliuose ir transporto priemonėse, kurių atstumas tarp ašies ir variklio yra didelis, naudojami dviejų arba trijų dalių velenai. Atskirdami kardaninį veleną į du ar tris segmentus, galite sumažinti greitį.

Kai velenas nesilanksto, virš jo esantis grindų arba transmisijos tunelis nukrenta, kad būtų vietos keleiviams ar bagažui.

3. Priekinių ratų pavara

Visų pirma, turėtumėte žinoti, kad priekiniais ratais varoma transporto priemonė neturi varančiojo veleno. Priekiniais ratais varomos transporto priemonės priekinis ratas tiekia transporto priemonės varomąją jėgą.

Skirtingai nuo galinių ratų transporto priemonių, turinčių ilgus pavaros velenus, visos priekiniais ratais varomos transporto priemonės pavaros dalys yra transporto priemonės priekinėje srityje. Vietoj universalių jungčių ratų pavaros velenas naudoja pastovaus greičio (CV) jungtis.

Pavarų dėžė yra mazgas, sujungiantis ašį su transmisija priekiniais ratais varomoje transporto priemonėje.

U jungties tipai

Yra trys pagrindiniai U formos jungčių modeliai. Kiekvienas iš jų yra skirtas tam tikrai programai. Pažvelkite į juos žemiau:

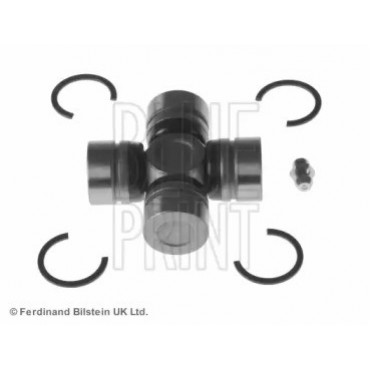

Hooke - Hooke stiliaus universalus jungtis yra vienas žinomiausių jungčių. Jungtį sudaro du strypai, kurie centre yra sujungti keturių kaiščių priedu.
Žiedas ir jungtis – šio tipo jungtis suprojektuota su moterišku ir vyrišku strypu abiejuose centrinio skersinio taško galuose.
Bendix-Weiss - Bendix-Weiss turi tuščiavidurį centrą, kuriame yra keturi maži metaliniai rutuliukai.

Kaip veikia mano automobilio pavaros velenas ir U jungtys?
Ar ieškote, kaip veikia kardaninis velenas ir U jungtys? Tada viskas, ką jums reikia padaryti, tai pažvelgti žemiau ir tada galėsite viską suprasti.

Kaip veikia kardaninis velenas?

Sukimo momentas yra jėga, kurią perduoda pavaros velenas. Kardaniniai velenai yra lankstūs, nes jie turi susidurti su daugybe sąlygų, dėl kurių jie gali sulenkti arba sulūžti. Kardaninis velenas turi būti tiesus ir subalansuotas. Jei taip neatsitiktų, atsirastų vibracija. Tai gali sugadinti dalis, kurios yra prijungtos prie pavaros veleno.

Kaip veikia U sąnariai?

„U“ jungtis naudojama automobilio gale ir yra sujungta su diferencialu per pavaros veleną. U jungtis yra priešingoje pavaros veleno pusėje. Pakartotinė (daugeliu atvejų) U jungtis yra priešingoje pavaros veleno pusėje, kuri yra transmisija arba perdavimo dėžė. Jei norite patikrinti U jungtį, tada kardaninį veleną reikia nuimti ir U jungtį pajudinti visomis kryptimis, ieškant kietų vietų ar per didelio laisvumo. Jei U jungtis sugenda, gali būti rūdžių spalvos miltelių ir jį reikės pakeisti.

Kokios yra bendros automobilio pavaros veleno ir U jungčių problemos?
Dažnos problemos su kardaniniu velenu

Pažvelkite į kai kurias dažnas varomojo veleno problemas:

Guoliai arba įvorės gali tinkamai neveikti

U formos jungtys gali pablogėti

Gali pasislinkti pavaros velenas

Dažnos U sąnarių problemos

Pažvelkite į kai kurias dažnai pasitaikančias U formos sąnarių problemas:

Gali būti normalus nusidėvėjimas

Kartais gali kilti nesutapimo problema

Jungtys gali būti laisvos

Kokie yra blogų kardaninio veleno ir U jungčių simptomai?
Blogo pavaros veleno simptomai:

Norite sužinoti sugedusio kardaninio veleno simptomus? Pažiūrėkite žemiau:

Gali būti tam tikrų vibracijų

Galite pradėti girdėti spengimą

Su girgždėjimu susijusios problemos

Universalaus jungties judėjimo trūkumai

Gali kilti problemų, susijusių su sukimu

Blogo U sąnario simptomai:

Štai keletas blogo ar neveikiančio universalaus sąnario simptomų:

Važiuodami, važiuodami pirmyn arba atbuline eiga galite pradėti girdėti girgždantį triukšmą

Problemos, susijusios su „Clunk“ ir skambėjimo garsu perjungiant iš pavaros į atbulinę eigą

Važiuodami į priekį greičiu, galite pradėti jausti vibraciją visoje transporto priemonėje

Transmisijos skysčio nutekėjimas iš transmisijos galo

Sulaužyta U jungtis gali išjudinti kardaninį veleną, todėl transmisija negali tiekti galios ratams.

Kokių įrankių man reikia norint taisyti automobilio pavaros veleną ir U jungtis?
Ar galvojate patys suremontuoti savo kardaninio veleno ir U jungtis? Tada yra vienas dalykas, kurį turite turėti, tai yra tinkami įrankiai, reikalingi jūsų kardaninio veleno ir U jungčių taisymui. Labai svarbu įsitikinti, kad turite tinkamų įrankių, kad galėtumėte tinkamai atlikti darbą. Peržiūrėkite keletą įrankių, kurių gali prireikti norint pradėti remonto darbus:

Įrankiai, reikalingi kardaniniam velenui

Nusausinimo indas

Grindų domkratas ir domkratų stovai

Žymeklis

Mechaniko pirštinės

Reketai ir lizdai

Apsauginiai akiniai

Atsuktuvai

Parduotuvė skudurai

Veržliarakčių rinkinys

U sąnariams reikalingi įrankiai

Plėtiniai

Plaktukas

Replės

Raketai

Kištukiniai lizdai

Atsuktuvai

Parduotuvė skudurai

U formos jungtys

Veržliarakčių rinkinys

Kurių geriausių markių kardaninio veleno ir U jungčių dalis turėčiau pasirinkti?
Transporto priemonių savininkų pasirinkimui prekės ženklai yra labai svarbūs. Laikui bėgant galite mokėti už tam tikrą automobilio dalių prekės ženklą, nes tai sukūrė kokybės, stabilumo ir pasitikėjimo suvokimą. Kai kurie pirmaujantys automobilių dalių prekės ženklai yra ne tik produktai ar paslaugos, nes jie sukelia prisiminimus ir emocijas, susijusias su kokybe. Taigi pažvelkite į kai kuriuos geriausius pavaros veleno ir U jungčių prekių ženklus.

Dorman (Oe Solutions) kardaninis velenas ir U jungtys

Moog kardaninis velenas ir U jungtys

Beck/Arnley kardaninis velenas ir U jungtys

Cardone Industries kardaninis velenas ir U jungtys

SKF kardaninis velenas ir U jungtys

„Acdelco“ profesionalūs kardaniniai velenai ir U jungtys

Yukon krumpliaračių ir ašies kardaninis velenas ir U jungtys

Kurios dalys yra susijusios su mano automobilio pavaros velenu ir U jungtimis?
Labai svarbu apsiginkluoti informacija prieš perkant bet kokias automobilių dalis. Esame čia, kad padėtume jums giliai pasinerti į su pavaros velenu ir U jungtimis susijusių dalių pavadinimus.

Varančiojo veleno mova

Varančiojo veleno saugos kilpa

Varančiojo veleno flanšas

Varančiojo veleno komplektai

Kardaninio veleno remonto rinkiniai

Kiek kainuoja mano automobilio pavaros veleno ir U jungčių taisymas?
Varančiojo veleno ir U jungčių keitimo kaina gali labai skirtis, atsižvelgiant į pritaikymą, kardaninio veleno ir U jungčių prekės ženklą ir tai, kas atlieka darbą. Viskas, ką jums reikia padaryti, tai pakeisti sugedusius kardaninio veleno ir U jungtis pas mus internetu, tada galėsite palikti automobilį mechanikui ir po kelių dienų jį atsiimti. Tiesiog įsitikinkite, kad automobilių mechanikas yra aukštos kvalifikacijos ir turi gerą reputaciją. Kartais papildomos paslaugos jums gali kainuoti daugiau nei tikėjotės. Taip pat rekomenduojame nufotografuoti savo automobilį prieš paliekant jį su juo, kad būtumėte tikri, kad vėliau jis jums bus grąžintas nepažeistas.

Kokie yra mano automobilio pavaros veleno ir U jungčių keitimo žingsniai?
Norite sužinoti apie kardaninio veleno ir U jungčių keitimo procedūrą? Na, mes jums supaprastinome visą procedūrą:

Kaip pakeisti kardaninį veleną?

Norėdami pakeisti kardaninį veleną, atlikite šiuos veiksmus:

1 žingsnis

Pirmas ir svarbiausias dalykas, kurį turėtumėte padaryti, yra pažymėti kardaninio veleno orientaciją.

2 žingsnis

Po to reikia nuimti veleno diferencialo flanšo tvirtinimo varžtus.

3 veiksmas

Tada būtina nuimti kardaninio veleno flanšą.

4 veiksmas

Tada kitas žingsnis būtų atsegti pavaros veleną.

5 veiksmas

Po to svarbu apžiūrėti U jungtis.

6 veiksmas

Dabar prieš pradėdami iš naujo montuoti kardaninį veleną, jungą patepkite nedideliu kiekiu tepalo.

7 veiksmas

Tada flanšo varžtus reikia sumontuoti iš naujo.

Kaip pakeisti U sąnarius?

Jei norite pakeisti universaliąsias jungtis, turite atlikti šiuos veiksmus:

1 žingsnis

Pirmiausia, naudodami grindų domkratą, turėtumėte pakelti automobilio priekinę dalį. Svarbu atsargiai padėti domkrato stovus po priekiniu rėmo galu, kad būtų užtikrintas stabilumas.

2 žingsnis

Norint išvengti nuotėkio, transmisijos skystis turi būti ištuštintas. Transmisijos užpildymo kamštis turi būti ištrauktas.

3 veiksmas

Turi būti paruošta talpa skysčiui ir atsuktas transmisijos išleidimo kamštis. Sukurdami atskaitos ženklus, turite užtikrinti kardaninio veleno mazgo vientisumą.

4 veiksmas

Tvirtinimo spaustukai arba varžtai turi būti atjungti, laikantys kardaninį veleną prie transmisijos. Varomąjį veleną reikia nuimti atimant jungą nuo transmisijos.

5 veiksmas

Įsitikinkite, kad pavaros veleną stabilizavote spaustuvėje, tada nuimkite juostą. Guoliai nuo jungo turi būti išjudinti, atimant laikančius žiedus. Naudokite reples, kad nuimtumėte dangtelius, kai jie stumiami per mazgą.

6 veiksmas

Pavaros velenas aplink spaustuvę turi būti apverstas ir ankstesnis procesas turi būti kartojamas kitame gale. Kardaninis šarnyras ir nuo jungo, ir nuo kardaninio veleno turi būti išjudintas.

7 veiksmas

Visi nešvarumai ir šiukšlės nuo viso kardaninio veleno mazgo turi būti pašalinti, užtikrinant, kad jis būtų visiškai švarus. Keičiamus dangtelius reikia patepti nedideliu kiekiu tepalo.

8 veiksmas

Būtinai atstatykite guolio dangtelį, įkišdami jį iš dalies į jungą. Pradėkite montuoti universalųjį jungtį į dangtelį.

9 veiksmas

Priešingas dangtelis turi būti įdėtas iš dalies. Sulygiuokite universalųjį jungtį ir paspauskite dangtelius į vietą naudodami presavimo mašiną. Turi būti įkišti atraminiai žiedai. Tada pakelkite kardaninį veleną į vietą.

Po to būtina patvirtinti, kad jungas turi būti idealiai suderintas su transmisijos velenu. Vėl pritvirtinkite universalios jungties tvirtinimo spaustukus arba spaustukus.

10 veiksmas

Įsitikinkite, kad įdėjote tepalo jungtį, o po to patepkite tepalu. Turėtumėte patikrinti universalųjį jungtį, kad įsitikintumėte, jog montavimas teisingas. Domkrato stovus reikia atsargiai nuimti, o tada transporto priemonę nuleisti žemyn. Įsitikinkite, kad vėl įkišote transmisijos išleidimo kaištį, tada vėl užpildykite transmisiją skysčiu. Tada reikia pakeisti užpildymo kamštį.
