Automobilių transporto priemonių jungiklių naudojimas ir tipai

Jungikliai, nesvarbu, ar jie yra perjungikliai, mygtukai, atjungikliai ar svirties, turi būti matomi kiekvienoje 12 V ir 24 V elektros grandinėje. Šie komercinių transporto priemonių jungikliai naudojami varikliui, šviesoms ir vidutinėms elektros sistemoms įjungti arba išjungti. Prieš pereidami prie jungiklių, pirmiausia turime suprasti viduje esančią grandinę.

Leiskite jums trumpai papasakoti;

SPST ir DPDT
Šie akronimai reiškia Single Pole Single Throw ir Double Pole Double Throw, poliai nurodo grandinių, kurias gali valdyti jungikliai, skaičių, o metimai reiškia skirtingas padėtis, kuriose jungiklis gali valdyti grandinę. Todėl tik vieną elektros grandinę galima valdyti vieno poliaus jungikliu, o dviejų polių jungikliu galima valdyti dvi grandines, veikiančias kaip du identiški jungikliai, kurie yra susieti viduje. Automobilių sektoriuje ir sunkvežimių atsarginių dalių rinkoje labai retai galima pamatyti jungiklį su daugiau nei trimis poliais.

Panašiai vieno išmetimo jungikliai gali sujungti grandinę tik vienoje padėtyje, o dviejų polių jungikliai gali prijungti grandinę aukštyn arba žemyn, nes DT jungiklis taip pat turi centrinę padėtį (paprastai sukonfigūruojamas kaip įjungimas-išjungimas). Tarp dviejų konfigūracijų sunkvežimių dalims dažniausiai naudojamas SPST (vieno poliaus vieno išmetimo), kuris dažniausiai žinomas kaip bendras įjungimo ir išjungimo jungiklis, kurį naudojame kasdien. Dvigubo poliaus dvigubo metimo jungiklis leidžia naudoti tandemines grandines.

Komercinėse transporto priemonėse yra įvairių tipų jungiklių. Kiekvienas jungiklio tipas turi skirtingą paskirtį. Paprastai tariant, elektros nustatymuose esantys jungikliai naudojami įjungti arba leisti srovei praeiti ir IŠJUNGTI arba leisti srovei nutrūkti. Tai galima iliustruoti paprasta diagrama.

Paprastas jungiklis veikia taip. Baterija ir jungiklis yra sujungti laidais prie teigiamų ir neigiamų šaltinių. Jungiklis ir elektros komponentas, prie kurių turi būti tiekiama srovė, yra sujungti laidais. Paspaudus jungiklį ON, srovė per laidus pereina iš akumuliatoriaus į elektrinį komponentą ir jis užsidega (pvz., LED lemputė, halogenas, rūko žibintas ir kt.). Kai jungiklis paspaudžiamas OFF, srovė nepraeina į elektrinį komponentą

Yra dviejų tipų jungikliai – mechaniniai ir elektroniniai. Mechaniniams jungikliams reikia paspausti ON/OFF mygtuką ir jie valdomi rankiniu būdu. Elektroniniai jungikliai nereikalauja rankinio valdymo ir yra įjungiami puslaidininkiais. Žemiau yra nuotrauka su bendrais mygtukų, svirties, skaidrių ir magnetinio tipo jungiklių pavyzdžiais.

Momentinis ir išlaikytas
Kitas dalykas, į kurį reikia atkreipti dėmesį, yra tai, kaip įjungiamas jungiklis. Momentinis jungiklis yra tas, kuris įjungiamas tik tada, kai vartotojas su juo sąveikauja. Pavyzdžiui, paspaudžiamas uždegimo mygtukas, langų valdymo jungiklis ir kt.

 Tačiau palaikomi jungikliai išlieka toje padėtyje, kurią vartotojas nori, kad jie būtų tą akimirką, kol vartotojas vėl juos atsuktų. Pavyzdžiui, šviesos jungikliai, valytuvų jungikliai ir kt.

Įprastos įtampos elektros jungiklių tipai:

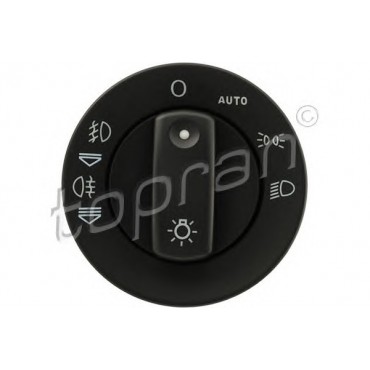

Svirties jungikliai: šiuos jungiklius galima pritaikyti įvairioms automobiliams skirtoms programoms, nes jie gali būti naudojami kaip sunkvežimių dalys, rodantys įvairių komponentų įjungimo ir išjungimo būseną, todėl jie puikiai tinka prietaisų skydelio funkcijoms, tokioms kaip žibintai ir pagalbinės programos.

Perjungimo jungikliai: Šie jungikliai dažniausiai naudojami kaip komercinių transporto priemonių dalys, jie gali būti naudojami kaip sunkvežimių dalys beveik visose komercinėse transporto priemonėse. Svirtis ar kitas mechanizmas rankiniu būdu įjungia perjungimo jungiklius. Jie gali būti naudojami kaip akumuliatoriaus jungiklis, aplinkos šviesos jungiklis, stereofoninis jungiklis ir kt.

Mygtukų jungikliai: šie jungikliai suaktyvinami, kai su jais sąveikaujama paspaudus. Šiuos jungiklius galima naudoti ir kaip elektros atsargines dalis, ir kaip važiuoklės atsargines dalis, nes jie puikiai tinka išoriniams žibintams ir durų staktos jungikliams.

Momentiniai mygtukų jungikliai: šie jungikliai yra bendrųjų mygtukų jungiklių (minėtų aukščiau) antrinio tipo sunkvežimių dalis. Šie jungikliai įjungiami tik tol, kol naudotojas jiems daro fizinį spaudimą. Šie jungikliai daugiausia pritaikomi garso signalų ir dalių bei šviesos čiurkšlių funkcijoms.

Uždegimo jungikliai: kaip rodo pavadinimas, kaip sunkvežimio dalis, šie jungikliai užtikrina patikimą sunkvežimio uždegimo grandinės valdymą. Šie jungikliai skirti universaliam naudojimui ir gali būti naudojami beveik visų tipų komercinėse transporto priemonėse. Užvedimo jungiklis, kai jį įjungia svirtis arba raktas, užbaigia grandinę, tiekiančią variklį ir įjungiančią bei išjungiančią transporto priemonę.
